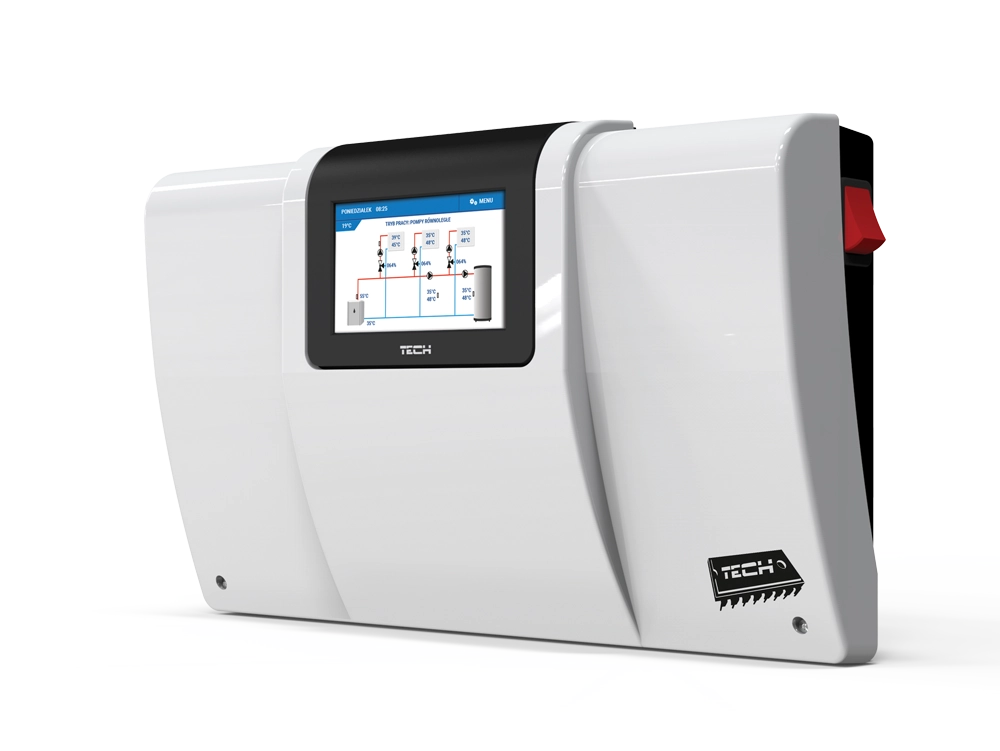

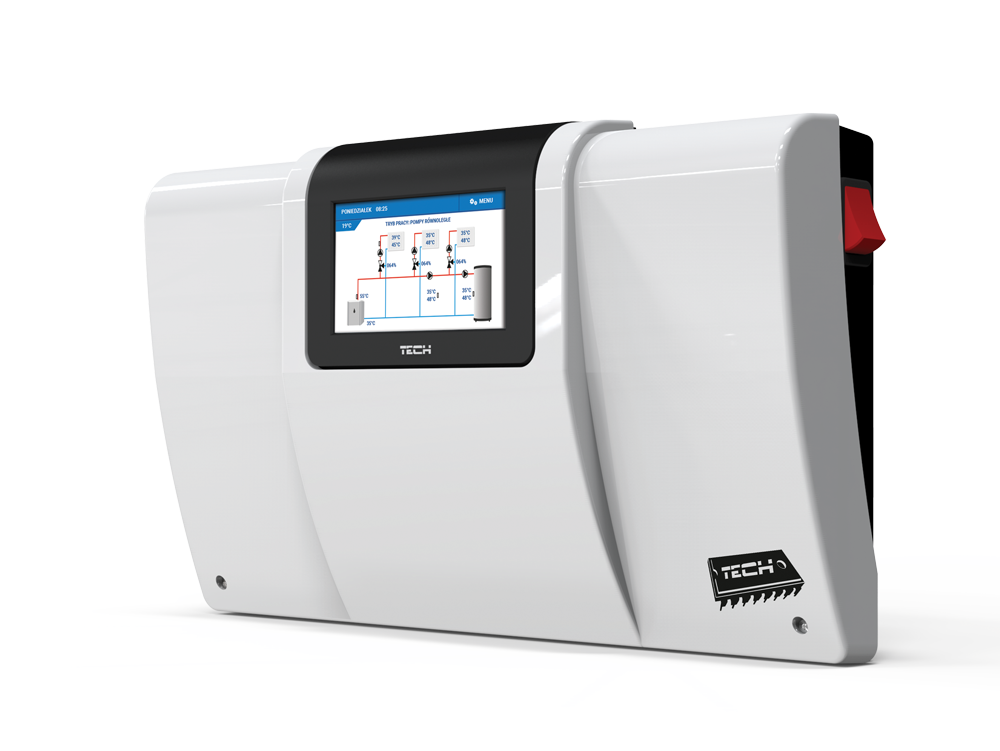

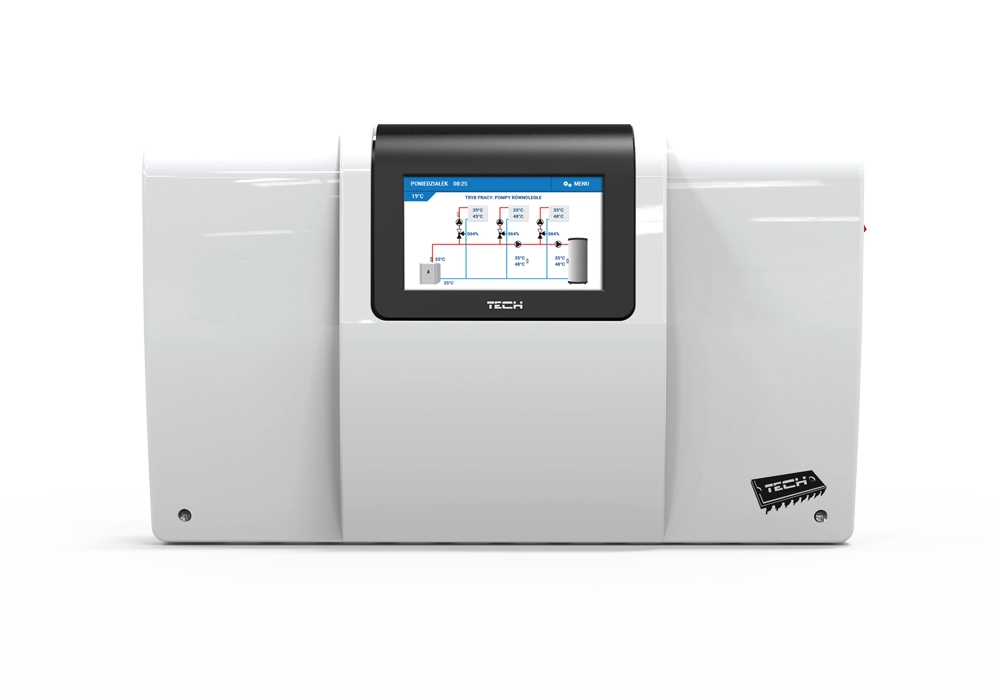

EU-i-3 PLUS OT

Regulácia pre vykurovacie systémy. Obsluha troch zmiešavacích okruhov, okruhu TÚV a okruhu solára s možnostou využitia pwm výstupu. OPENTHERM komunikácia so zdrojom tepla, 2x výstup 0-10V a kaskádový radič šiestich zdrojov tepla. Možnosť vytvorenia dvoch priamych vykurovacích okruhov alebo ovládanie iných zariadení 230V (osvetlenie, zavlažovanie, prepínací zónový ventil a pod.). Možnosť vzájomného prepojenia dvoch zdrojov vykurovania pomocou beznapäťového výstupu NO/COM/NC. Pri použití internetového modulu, plná kontrola všetkých funkcii cez internet.

Popis produktu

Regulátor pre vykurovacie systémy

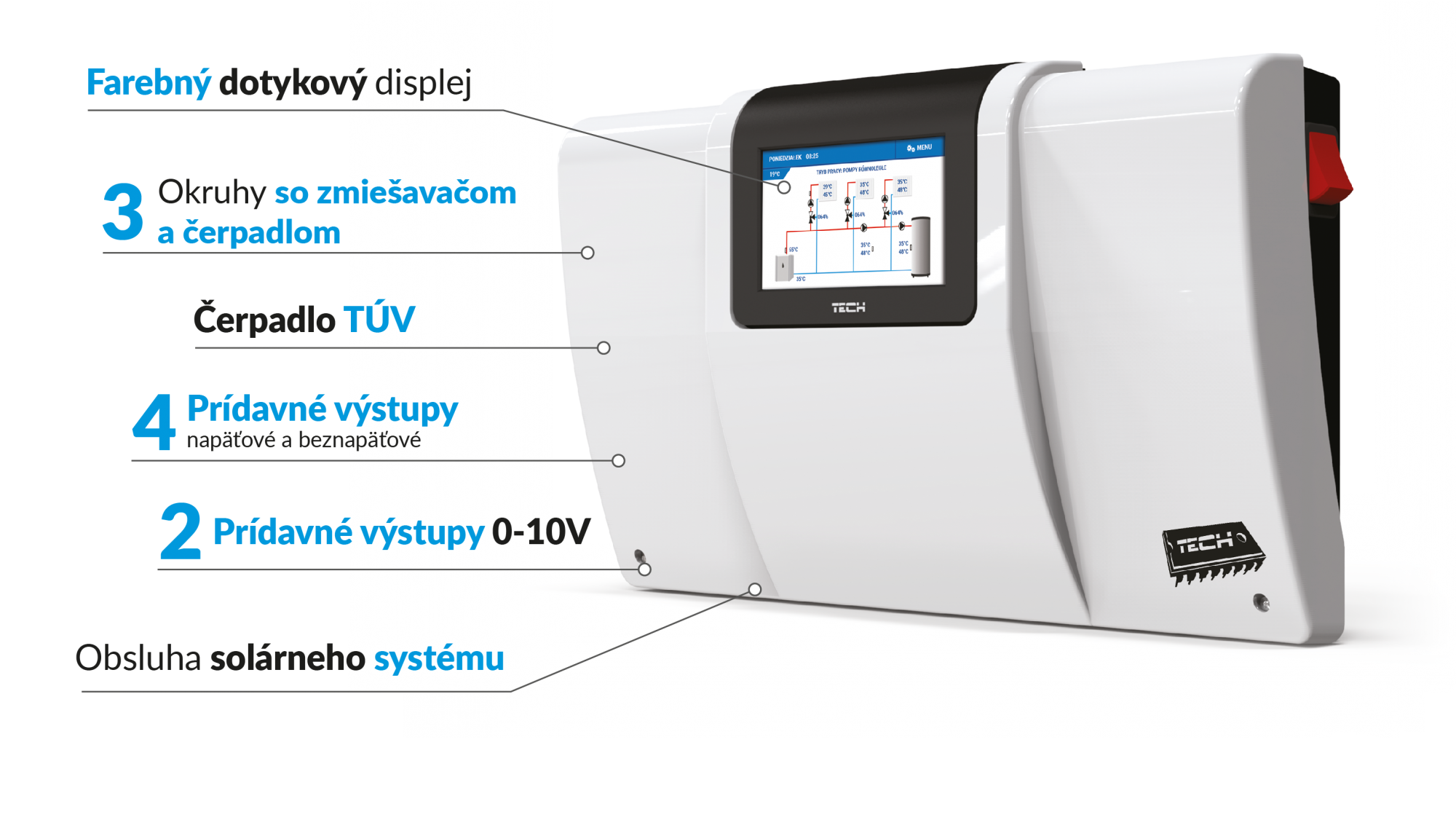

Funkcie vykonávané reguláciou:

  • Plynulá regulácia troch  zmiešavacích ventilov a ich čerpadiel s možnosťami:
    • stála teplota,
    • ekvitermická regulácia,
    • funkcia chladenia
    • korekcia teploty ventila podľa izbovej teploty,
    • týždenný program vykurovania
  • Príprava TÚV s týždenným programom a funkciou Legionelly.
  • Regulácia solárneho okruhu; možnosť využitia výstupu pwm

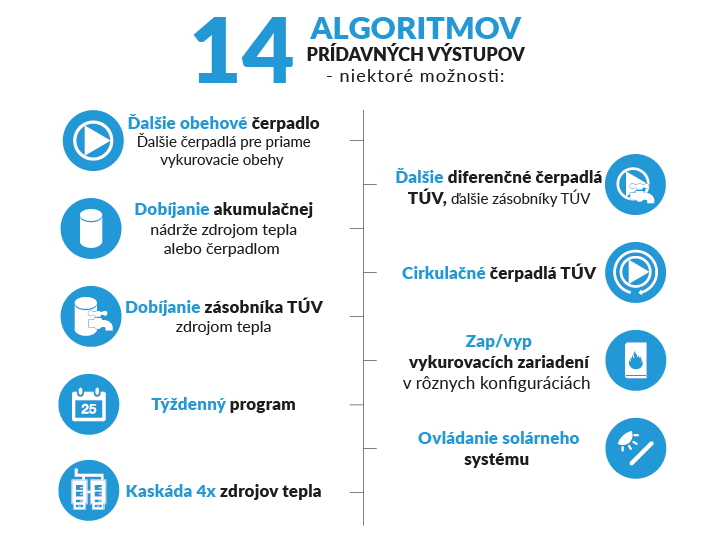

  • Štyri rovnako konfigurované výstupy pre vzájomné prepojenie zdrojov tepla alebo prácu výkonných prvkov na základe teploty a času (plynový kotol, elektrokotol, vykurovacia špirála, čerpadlá, ventily, akumulačná nádrž…):
    • Dva beznapäťové výstupy (NC/COM/NO).
    • Dva napäťové výstupy (230V).
  • OPENTHERM komunikácia so zdrojom tepla
  • Dva analógové výstupy 0-10V
  • Kaskádový radič s možnosťou vytvorenia kaskády šiestich zdrojov tepla (s využitím 2x beznapäťový výstup, 2x napäťový 230V, 2x 0-10V) na základe stálej teploty, ekvitermiky alebo potreby vykurovania aktívnych okruhov.
  • Spolupráca s tromi bytovými termostatmi so štandardnou komunikáciou (dvojpolohový – zap/vyp) s možnosťou zníženia teploty ventila alebo jeho zatvorenia.
  • Spolupráca s tromi bytovými termostatmi s RS komunikáciou predurčenými pre EU-i-3plus (EU-RI-1) s možnosťou dynamickej zmeny teploty ventila alebo jeho zatvorenia.

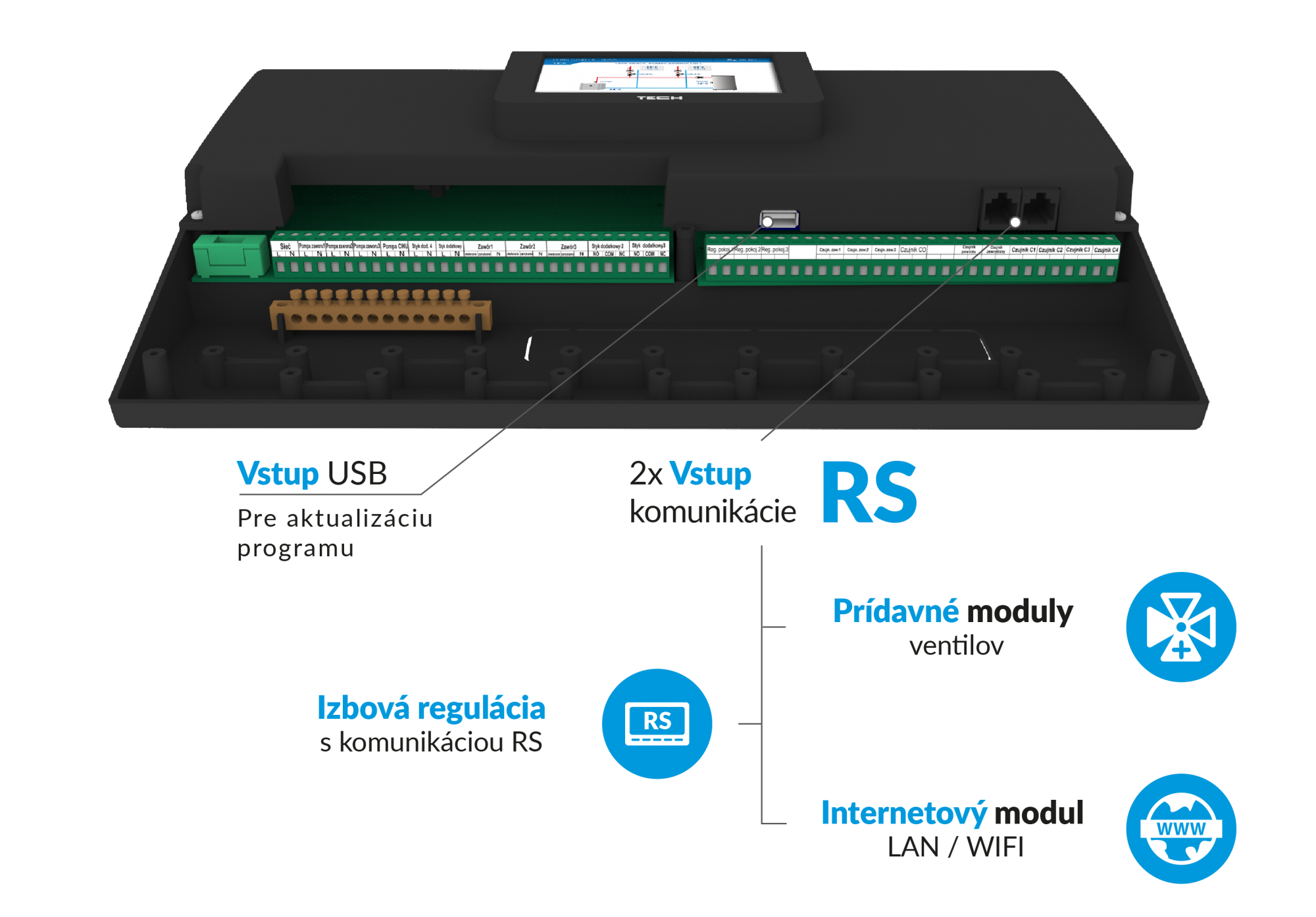

  • Spolupráca s izbovým regulátorom vybaveným RS komunikáciou, ktorý umožňuje okrem nastavenia denných a týždenných zmien teploty v miestnosti aj náhľad a zmenu teplôt zmiešavacích okruhov, TÚV, automatickú korekciu teploty (+ a -) ventila na základe zmeny teploty v miestnosti.
  • Možnosť pripojenia modulu EU–505 Ethernet alebo WiFi RS, ktoréýumožňuje vzdialené ovládanie funkcii a sledovanie parametrov pomocou internetu (nová aplikácia eModul.eu), vysielanie emailových správ pri alarme.
  • Možnosť pripojenia ďalších dvoch modulov pre ovládanie zmiešavacích ventilov a ich čerpadiel, umožňuje ovládať až päť zmiešavacích okruhov (napr.: EU-i-1m alebo EU-i-1)
  • Ochrana pred nežiaducim nárastom teplej vody v krátkom obehu kotla a pred príliš nízkou teplotou vykurovacej vody pri návrate do kotla.

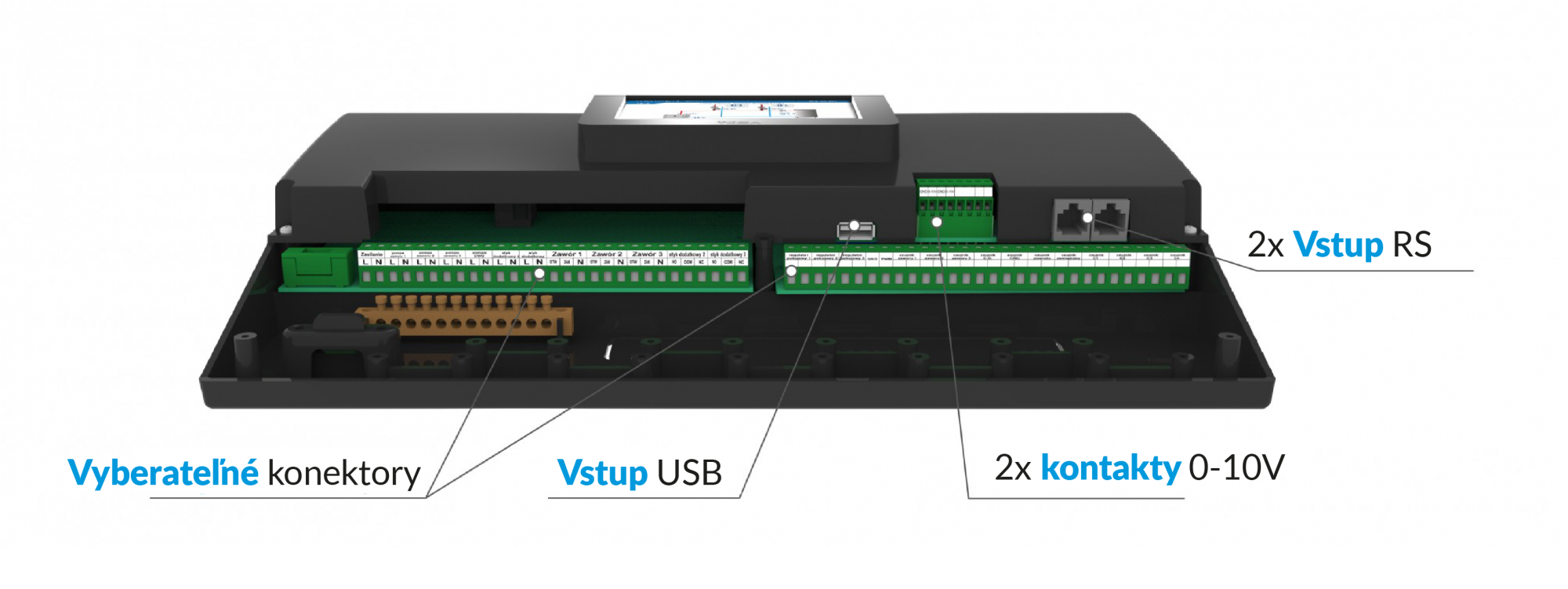

  • Možnosť aktualizácie programu cez USB vstup.

Funkcie dostupné od verzie programu 1.4.5:

  • možnosť regulácie ventila v režime chladenia,
  • možnosť výberu typu ventila: podlahový, ventil ÚK, ochrana spiatočky, bazén, vetranie. (Po výbere daného typu, sa zmení aj schéma na hlavnom displeji).

Vybavenie regulácie:

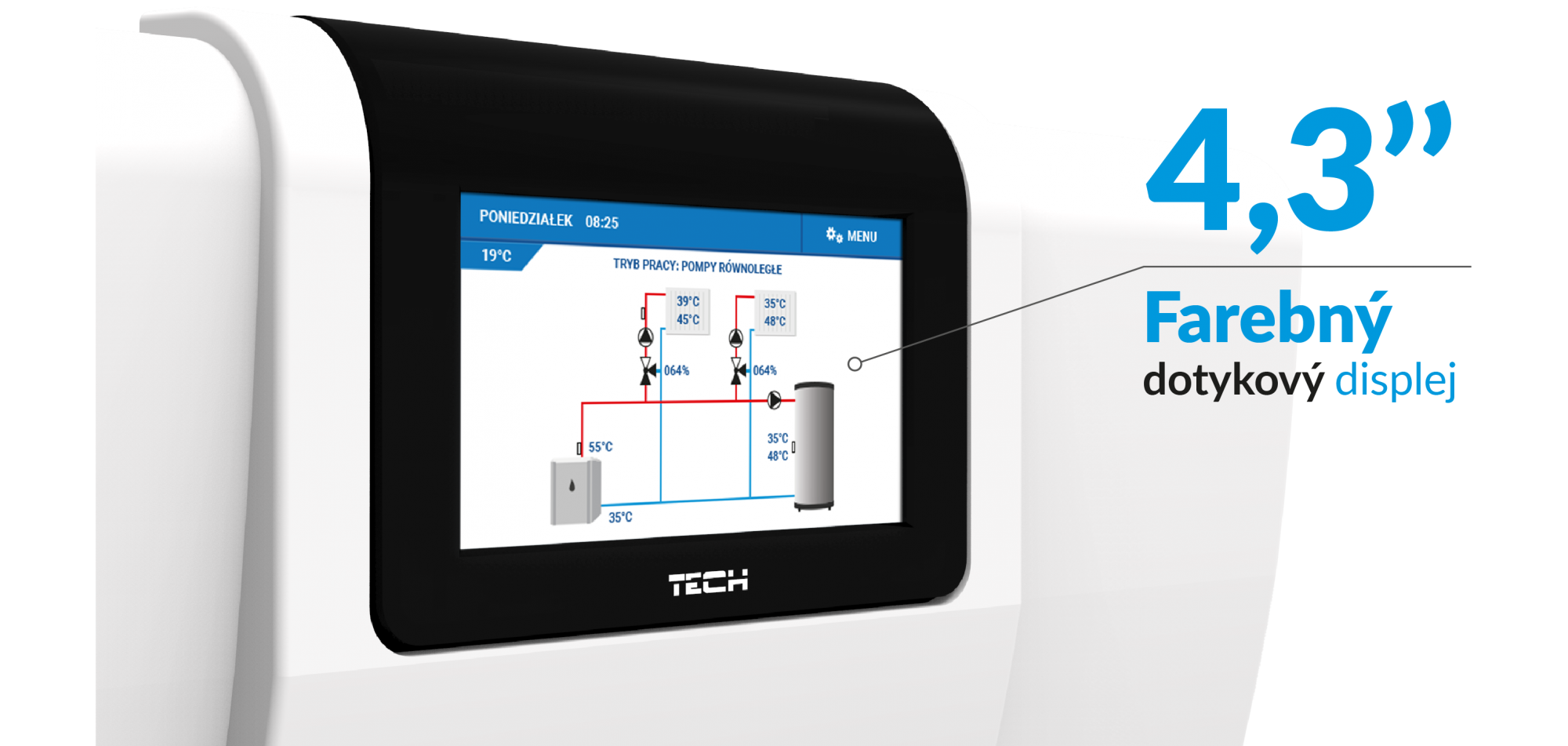

  • veľký farebný dotykový LCD displej
  • snímač teploty kolektorov
  • ekvitermický snímač (vonkajšej teploty)
  • snímače teploty ventilov, teploty kotla, teploty spiatočky, snímač TÚV
  • kryt prispôsobený k inštalácii na stenu

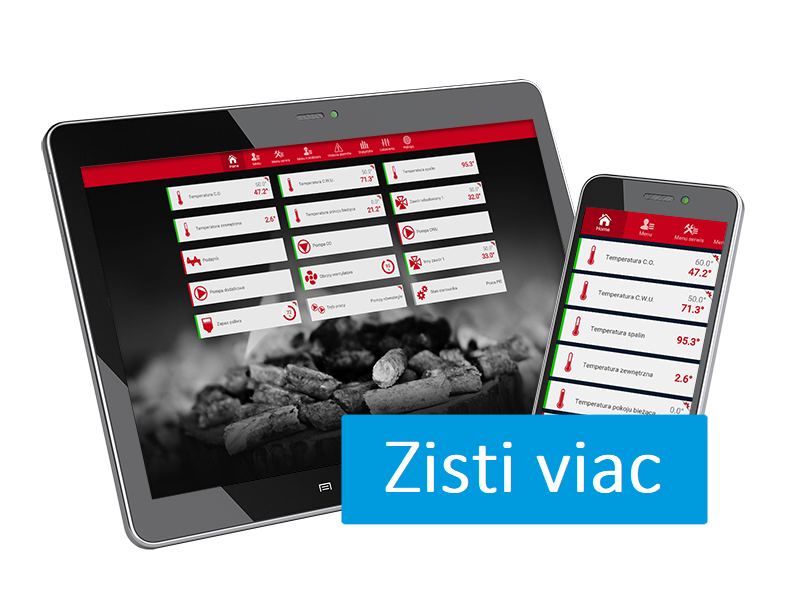

KONTROLA POMOCOU MOBILNEJ APLIKÁCIE:

Parametre produktu

Špecifikácia Jednotka
Napájanie V 230V +/- 10% / 50Hz
Maximálny príkon regulácie W 10
Teplota prostredia °C 5÷50
Odolnosť snímača teploty °C -30÷99
Poistka A 6,3
Rozsah nastavenia teplôt °C 8÷90
Zaťaženie na každom výstupe A 0,5
