Doplnkové príslušenstvo

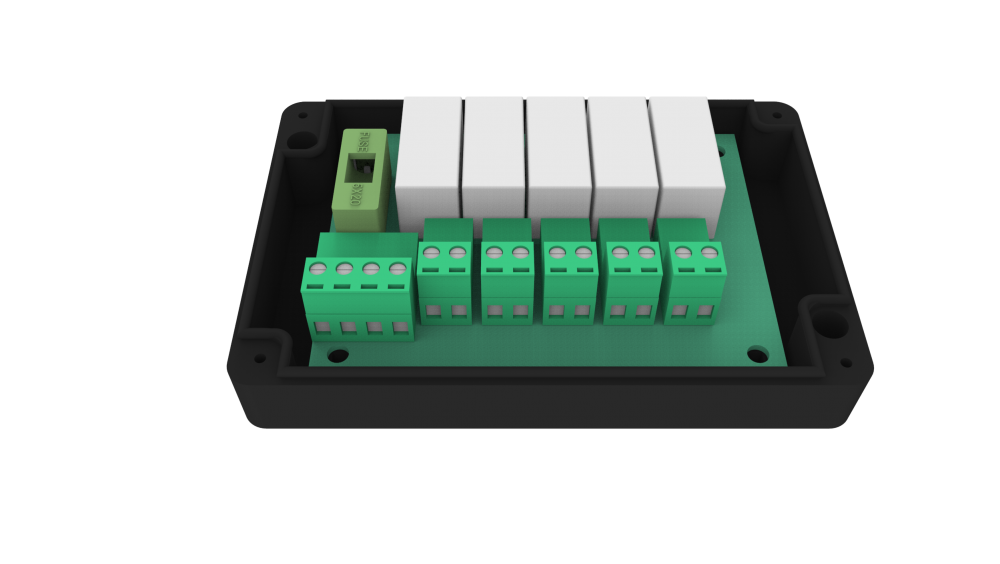

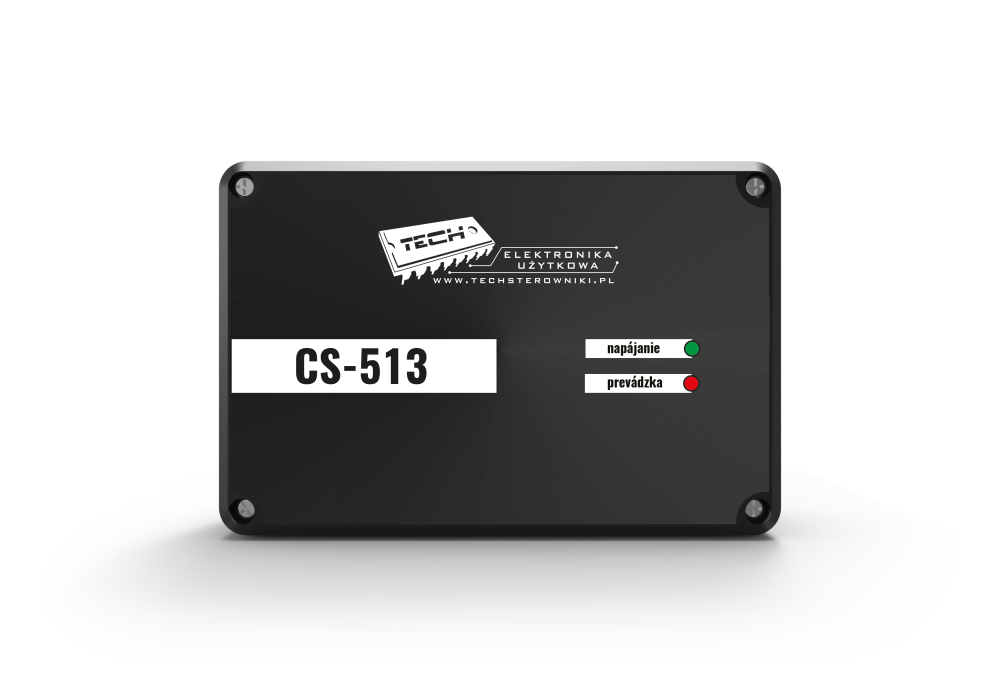

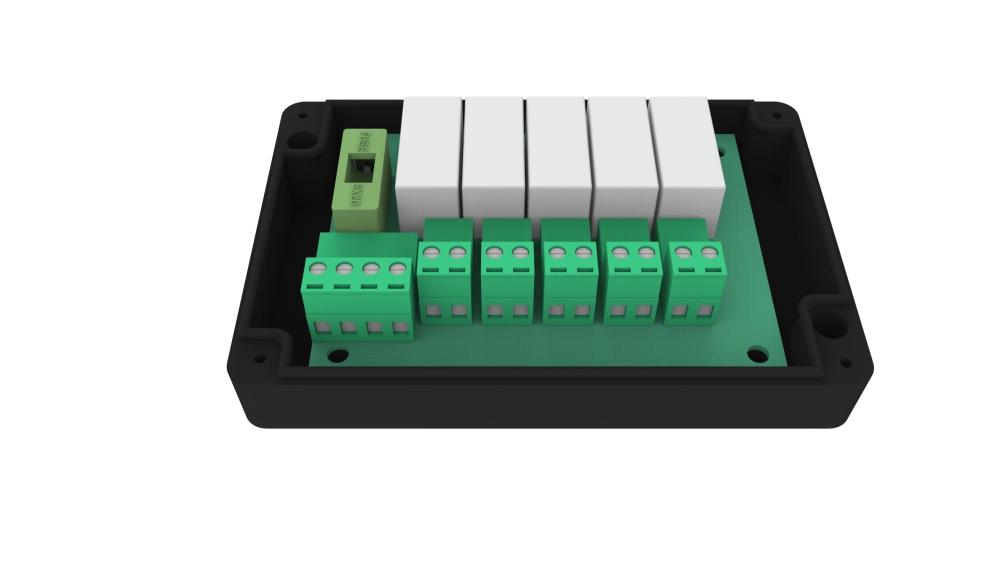

EU-513

  • Popis produktu

Integrácia piatich napäťových vstupov do jedného ovládaného výstupu 230V alebo beznapäťového výstupu.

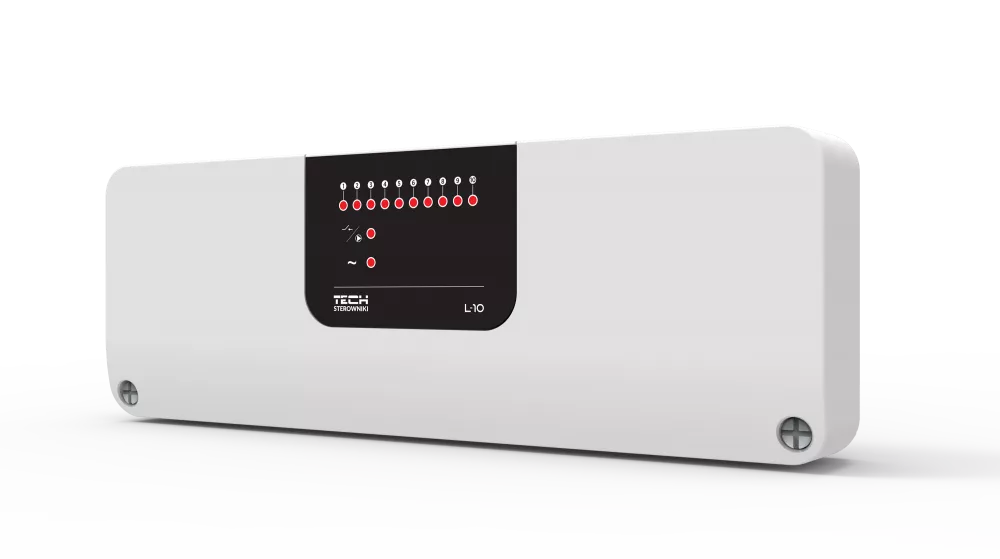

Využitie: najmä pri riešení dvoch okruhov vykurovania z jednej EU-L-8e alebo EU-L-7e.

Variant 1

Výstupy pre pohony (jeden z každej zóny) prepojíme cez EU-513 a dostaneme jeden výstup 230V pre ovládanie druhého čerpadla.

Variant 2

Výstupy pre pohony (jeden z každej zóny) prepojíme cez EU-513 ale k EU-513 nepripojíme na 230V, potom to bude integrovaný beznapäťový výstup, ktorý použijeme pre pripojenie k hlavnej regulácii na miesto bytového termostatu  napr. k EU-i-1, EU-i-2.



Schéma inštalácie:
