EU-360

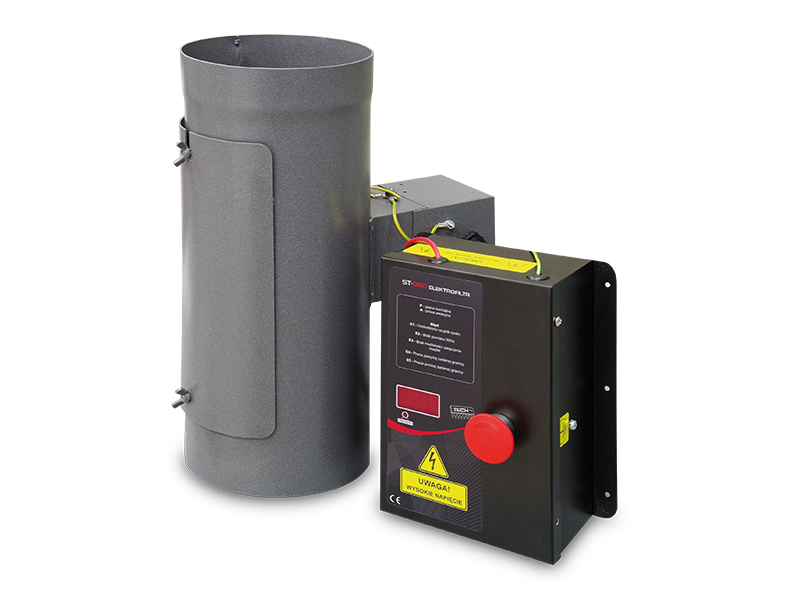

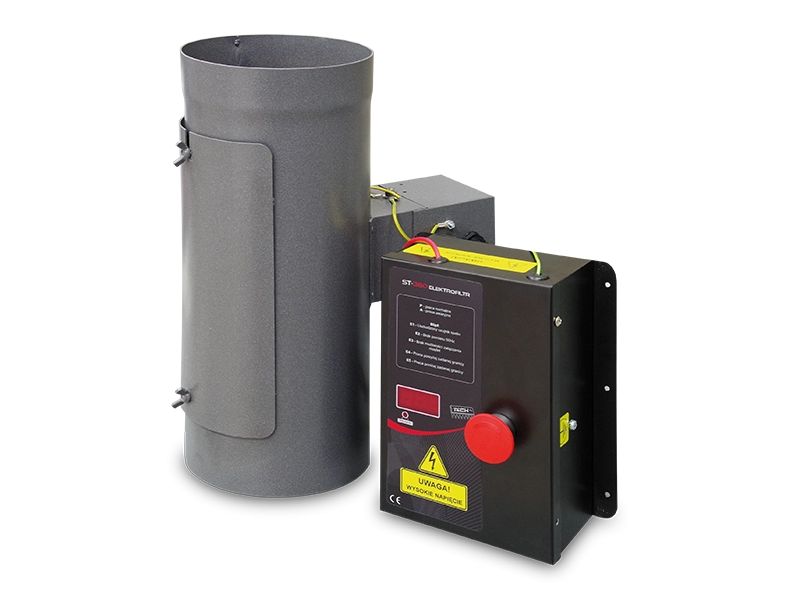

Základnou časťou elektrofiltru (obr. 1 a 2) je generátor vysokého napätia (1), ktorý vytvára jednosmerné napätie. Telo elektrofiltru (2) je vyrobené z uhlíkovej ocele. V strede spalinového kanálu je umiestnená výbojová elektróda vyrobená z oceľového drôtu (3), ktorý generuje korónový výboj. Je uchytená pomocou špeciálneho držiaku s eramickým izolátorom (4). Výbojová elektróda je napájaná vysokým napätím z generátoru WN (1), prívodného vodiča, má špeciálnu izoláciu (5). Usadzovaciu elektródu tvoria uzemnené steny tela elektrofiltru a komínového kanálu, v ktorom je filter umiestnený. Priestor filtru, kde je umiestnená elektróda, je prevzdušňovaný ventilátorom (6). Ručné čistenie a údržba sa prevádza cez revizné dvierka (7). Na prianie klienta môže byť elektrofilter doplnený automatickým čistiacim systémom (nie je zobrazené).

Spaliny prechádzajú komorou, v ktorej sú umiestnené vysokonapäťové jednosmerné elektródy. Plyn sa v okolí vysokonapäťovej elektródy ionizuje a tým nabíja prachové častice plynu, ktoré sú priťahované k uzemnenej elektróde, na ktorej sa držia. Účinnosť elektrofiltru je základným parametrom, ktorý označuje jeho užitočnosť. V najjednoduchších systémoch je účinnosť filtrov v rozmedzí 60 % – 90 % a je závislá na druhu a kvalite zdroja emisií.

Popísaná metóda odlučovania prachových častíc zo spalín zo spaľovacieho systému malého výkonu (pec, kotol) je z technického hľadiska riešením typu BAT (Najlepšia dostupná technika). Garantuje naplnenie čím ďalej vyšších energeticko-emisných požiadaviek, ktoré sú kladené na spaľovací systém malého výkonu (taktiež popísaných v  estovacích štandardoch EN303-5 a EN13289). Použitie vysoko účinného odlučovača, akým je elektrofilter, v závislosti na emisiach daného kotla, umožňuje prenesenie  ariadenia z emisnej triedy 3 (podľa normy 303-5) do triedy 4 nebo dokonca do triedy 5 podle dosiahnutých emisií. To odpovedá koncentráciu pylových častíc menší než 40 mg/m3.
