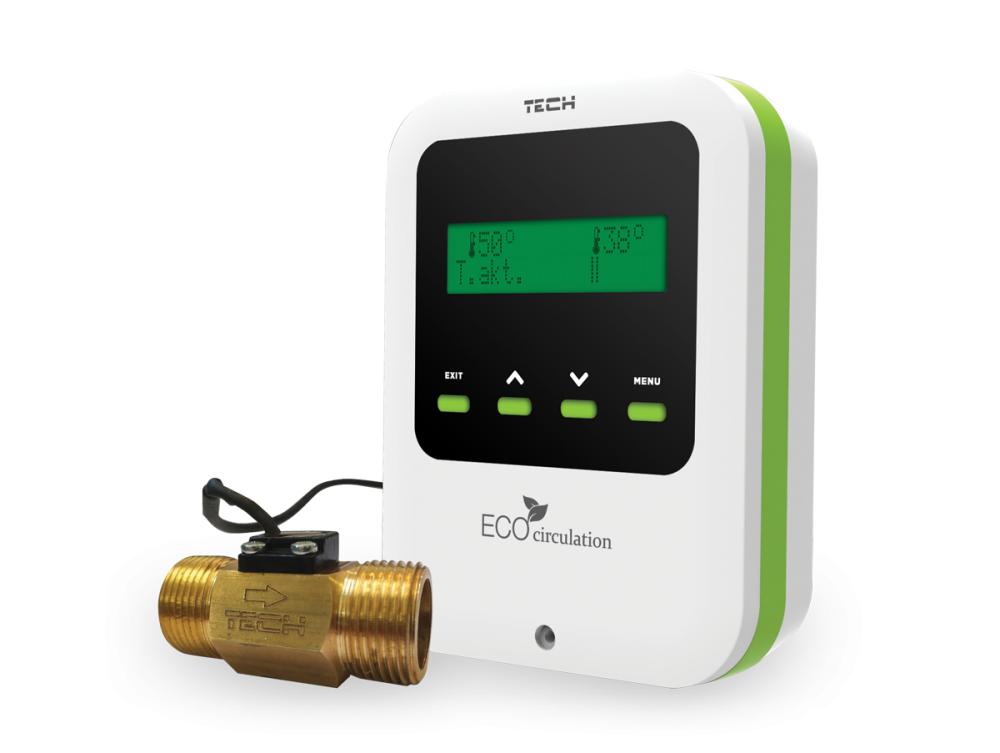

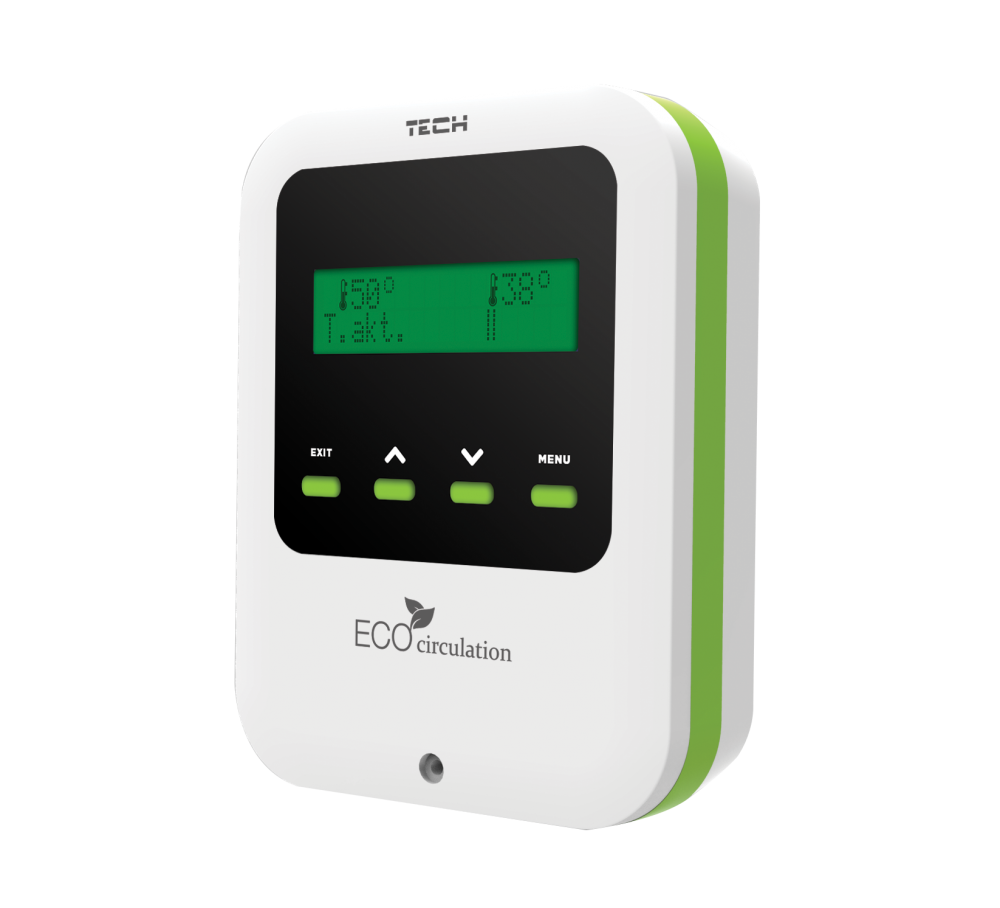

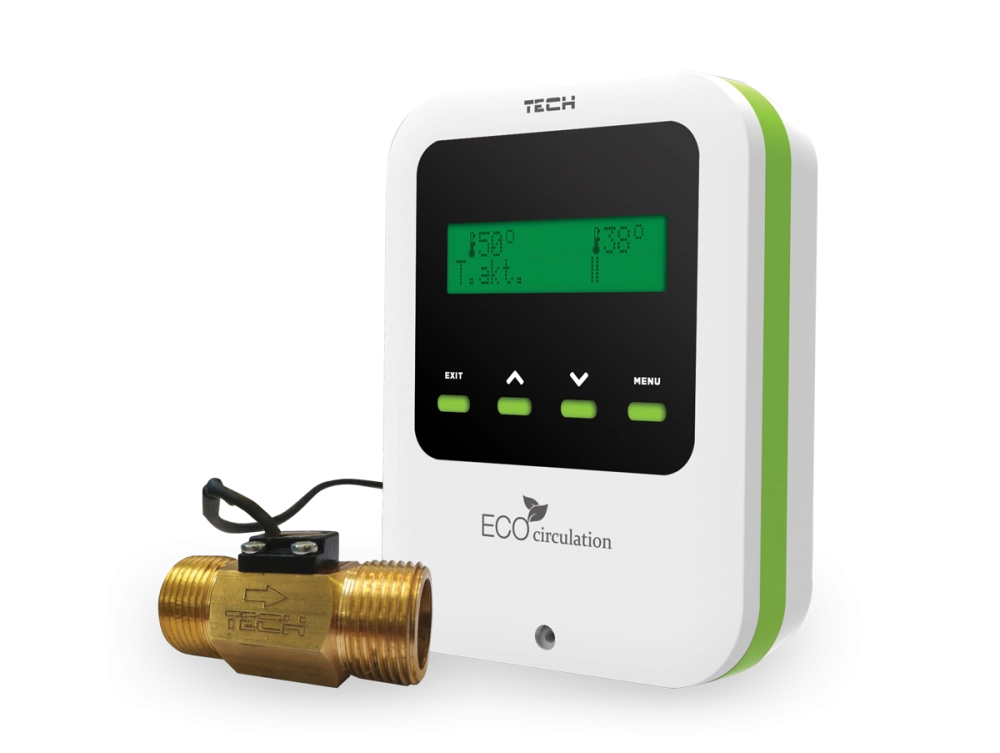

Regulátor pre cirkulačné čerpadlo TÚV
Funkcie vykonávané reguláciou:
- ovládanie činnosti cirkulačného čerpadla
- kontrola nastavenej teploty v cirkulačnej vetve
- inteligentná regulácia prevádzky cirkulačného obehu
- ochrana pred prehriatím (zapnutie čerpadla TÚV)
- funkcia Antistop
- regulovaný prevádzkový čas čerpadla
Vybavenie regulácie:
- 2 snímače teploty
- prietokový snímač
- LCD displej
Princíp činnosti:
Zariadenie - regulátor cirkulácie TÚV je predurčený na ovládanie cirkulačného obehu s úlohou prispôsobiť svoju činnosť individuálnym potrebám každého užívateľa. Skracuje čas čakania na teplú vodu v odbernom bode najšetrnejším spôsobom, pri zachovaní užívateľského komfortu. Ovláda prevádzku cirkulačného čerpadla, ktoré v momente odberu vody užívateľom zrýchľuje prietok teplej vody do odberového miesta, vymieňa tam stojacu vodu za teplú o požadovanej teplote v cirkulačnej vetve a v bode odberu. V cirkulačnom obehu je užívateľom sledovaná zadaná teplota a až po poklese teploty v obehu sa zapína čerpadlo, čo nevytvára tepelné straty v okruhu TÚV. Šetrí tak energiu, vodu a zariadenie pracuje v okruhu (napr. cirkulačné čerpadlo). Opätovné zapnutie cirkulačného obehu nastane až v momente požadovania teplej vody užívateľom a súčasne poklese žiadanej teploty v cirkulačnej vetve. Regulátor cirkulačného zariadenia má všetky potrebné funkcie, aby prevádzku mohol prispôsobiť pre rôzne okruhy cirkulácie TÚV. Má funkciu kontroly prevádzky cirkulácie teplej vody, dodatočne môže zapínať cirkulačné čerpadlo v momente prehriatie zariadenia pre ohrev teplej vody (napr. v zostave so solárnym obehom). Zariadenie má funkciu Antistop čerpadla (chráni rotor čerpadla pred zablokovaním), regulovaný prevádzkový čas cirkulačného čerpadla, podľa individuálneho nastavenia užívateľom.
Schéma inštalácie:
