DIAGNOSTIKA PRIPOJENIA REGULÁCIE TECH K SERVERU EMODUL.EU

Internetový modul pripojte k hlavnej regulácii a následne:

  • v menu regulácie zapnite modul,
  • zistite, či regulácia zobrazuje verziu modulu,
    • ÁNO – pripojenie je správne,
    • NIE– skontrolujte prepojenie medzi reguláciou a internetovým modulom.
  1. Internetový modul je potrebné prepojiť s routerom:
  • pomocou LAN kábla,
  • alebo bezdrôtovo na WiFi sieť.

V menu INTERNETOVÉHO MODULU:

  • vyberte „DHCP“ (pre automatické pridelenie IP adresy),
  • v nastaveniach zvoľte funkciu „IP“ a presvedčte sa či sa zobrazuje IP adresa,
    • ÁNO – môžete prejsť k registrácii modulu,
    • NIE – registrácia nebude možná – musíte skontrolovať či je otvorený port 2000.

Overenie pripojenia cez port 2000:

  • pripojte počítač na sieť na ktorú je pripojený aj internetový modul,
  • otvorte v prehliadači odkaz: portquiz.net:2000 s – stránka sa musí otvoriť!
    • ÁNO – port 2000 je otvorený,
    • NIE – port 2000 je zablokovaný,
      • kontaktujte poskytovateľa internetového pripojenia a žiadajte o odblokovanie portu 2000.

Príklad kedy je port 2000 je otvorený:

Stále nie je možné zaregistrovať modul

Všetky podmienky sú splnené:

  • stránka portquiz.net:2000 je otvorená,
  • je prepojenie s reguláciou, máme informáciu o verzii programu a dostupnej IP adrese,
  • stále NIE JE MOŽNÉ zaregistrovať modul – skontrolujte kvalitu internetového pripojenia.

 Kontrola kvality internetového pripojenia pomocou príkazového riadku

Windows 7/10 – po otvorení menu štart vyhľadajte názov „cmd“ alebo „príkazový riadok“ a spustite ho.

Overenie odozvy pripojenia na server pomocou funkcie ping

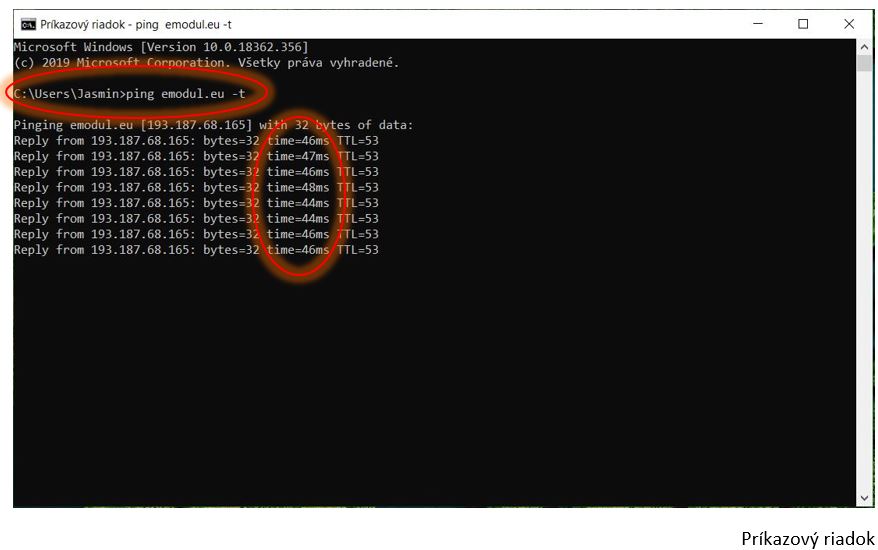

Do príkazového riadku, za názvom účtu, napíšte príkaz ping emodul.eu –t a to nasledovne:

  • ak je ping v rozmedzí 0-100ms – modul by mal komunikovať.
  • ak je ping vyšší (200, 400, 1000) alebo uplynul čas na pripojenie

kontaktujte poskytovateľa internetových služieb.

Overenie pripojenia modulu k routeru

V prípade vysokého pingu počas pripojenia modulu s bezdrôtovou WiFi sieťou,

  • overte či nie je problém v pripojení medzi modulom a routerom.

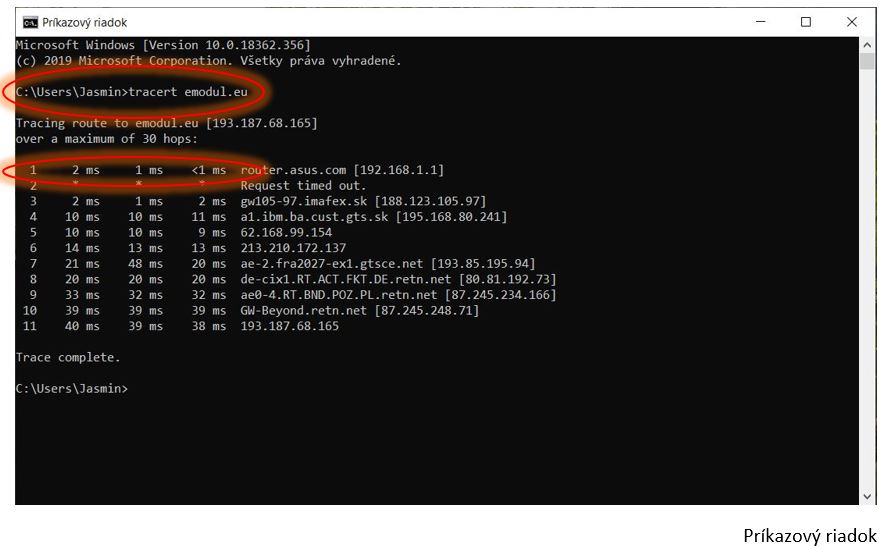

Do príkazového riadku, za názvom účtu, napíšte príkaz tracert emodul.eu a to nasledovne:

Ak je ping v prvom pripojení vysoký – je to problém pripojenia medzi modulom a routerom,

  • modul môže byť ďaleko od routera.

Dodatočne môžete skúsiť:

  • obnoviť pripojenie medzi modulom a routerom,
    • odhlásiť a znova prihlásiť na danú WiFi sieť. V niektorých routeroch je nastavená automatická zmena frekvencie pri každom spustení, napríklad pri výpadku prúdu.







ZOZNÁMTE SA S POPISOM ČINNOSTI A S MOŽNOSŤAMI NASTAVENIA PREVÁDZKOVÝCH PARAMETROV REGULÁCIÍ DO KOTLOV ÚK A ZÍSKAJTE VEDOMOSTI AKO ŠETRIŤ TEPLOM

Úspora tepelnej energie je jedným zo základných trendov v stavebníctve a kúrenárstve. Zníženie spotreby energie je nielen šetrné k životnému prostrediu, ale aj priamo ovplyvňuje zníženie nákladov na vykurovanie. Optimalizácia využitia tepelnej energie môže byť dosiahnutá použitím moderných, energeticky úsporných riešení (napr. obnoviteľné energie), ale tiež použitím moderných, účinných systémov merania a regulácií teploty.

ÚSPORY TEPLA POMOCOU REGULÁTOROV A IZBOVÝCH REGULÁCII

Cieľom regulátora je riadiť kotol alebo iný vykurovací systém (krb, tepelné čerpadlo, rekuperátor atď). Efektívna regulácia prevádzky zariadenia má priamy vplyv na úsporu tepelnej energie – nedochádza k nadmernému spaľovaniu, nežiaducemu zvýšenie teploty v miestnosti, alebo stratám súvisiacim s chýbajúcou spoluprácou všetkých prvkov systému.

Ako šetriť teplom pomocou regulácii?

Použitie regulátorov pre riadenie vykurovacích a chladiacich zariadení umožňuje šetriť teplo a znížiť náklady na energiu niekoľkými spôsobmi a to predovšetkým:

  • možnosťou programovať spotrebu tepelnej energie v závislosti na požiadavkách (napr.: zníženie teploty v dome pokiaľ sú užívatelia mimo domu);
  • precíznym nastavením optimálnej teploty v miestnostiach (napr.: zníženie teploty o 1 °C dovoľuje ušetriť do 5% tepelnej energie);
  • reguláciou ventilátora dúchadla v kotli tak, aby nedochádzalo k prebytočnému spaľovaniu a tým aj tepelným stratám;
  • reguláciou prívodu paliva do kotla tak, aby bola zachovaná optimálna úroveň horenia.

Regulácie na úsporu tepla sú jednoduché a intuitívne na ovládanie a umožňujú úsporu tepla bez odborných znalostí fungovania vykurovacieho systému.

REGULÁTOR OBEHOVÉHO ČERPADLA ÚK

Regulátor je veľmi jednoduchý na ovládanie. Vykonáva funkciu zapínania obehového čerpadla, keď teplota vody dosiahne vopred nastavenú hodnotu. Regulátor vypne čerpadlo v prípade, že teplota klesne pod nastavenú prahovú hodnotu (mínus nastaviteľná hysterézia v CS-21). Regulácie CS-19 a CS-21 majú ANTISTOP, funkcia proti zastaveniu čerpadla pri usádzaní vodného kameňa. Mimo vykurovacej sezóny sa čerpadlo zapne na pár minút každých 10 dní. Vo všetkých reguláciách je možnosť zapnutia čerpadla v manuálnom režime. Podrobnosti nájdete v návode na obsluhu týchto zariadení.

REGULÁCIE SPOLUPRACUJÚCE S VENTILÁTOROM DÚCHANIA

Ventilátor pracuje do dosiahnutia nastavenej teploty na kotle a potom prejde do režimu udržiavania. Každých pár minút sa ventilátor zapína, aby podporoval proces spaľovania a zabránil vzniku plynov pri tlmenom spaľovaní. Čas dúchania je od pár po niekoľko desiatok sekúnd. Príliš krátke prestávky môžu spôsobiť nežiaduci nárast teploty vody v kotle. Pokles teploty pod nastavenú hodnotu, mínus hysterézia, opakovane zapne ventilátor dúchania. Regulátor ovláda aj prevádzku obehového čerpadla ÚK a čerpadla teplej vody TÚV (nie všetky typy). Kľúčovým momentom pre správne riadne spaľovacieho procesu je nastavenie intenzity dúchania. Príliš slabé dúchanie znamená zlé spaľovanie, kotol nedosahuje dostatočný výkon pre ohrev vody v systéme. Príliš silné dúchanie znamená rýchle spaľovanie a energetické straty, ktoré unikajú do atmosféry komínom. Optimálnym riešením je použitie regulácie zPID s plynulým a automaticky nastaviteľným výkonom ventilátora v závislosti od nastavenej teploty vykurovacej vody a od teploty spalín kotla.

REGULÁCIE PRE KOTLY S PODÁVAČOM

Práca čerpadiel a ventilátora je ako pri regulácii bez zásobníka. Ďalšie parametre pre nastavenia sú práca a prestávka podávača v režime prevádzky a udržiavania. Správne nastavenie prevádzkových parametrov je predpokladom dobrého a efektívneho spaľovania, režim udržiavania udržuje kotol v optimálnych teplotách. Regulátor má teplotnú ochranu podávača. V prípade zvýšenia teploty nad nastavenú alarmovú hodnotu je spustený alarm, regulátor dáva do pohybu podávač od pár do niekoľko minút. Palivo z podávača je posúvané do kotla. V prípade, že príčinou zvýšenia teploty je spätný plameň do slimáky, táto funkcia zabraňuje vznietenie paliva v podávači. Veľmi dôležitým parametrom je čas práce a prestávky podávača a ventilátora v udržiavaní. Ak je čas práce v udržiavaní príliš dlhý a/alebo čas prestávky v udržiavaní príliš krátky, teplota v kotle sa môže rýchlo zvýšiť. V takomto prípade sa aktivujú ochrany (vypnutie dúchania a podávača), ale aj tak v prípade nedostatočného odvodu tepla môže dôjsť k varu vody vo vykurovacom systéme.

ZMIEŠAVACIE VENTILY SPOLUPRACUJÚCE S NAŠIMI REGULÁCIAMI

S reguláciami našej spoločnosti spolupracuje celá rada trojbodových pohonov ventilov na 230V. Rýchlosť otáčania 1500s/90°. Nižšie je popis výrobného štítku:

N – Nulový vodič: 230V AC
Y1 – Ovládací signál: otvoriť 230V
Y2 – Ovládací signál: zatvoriť 230V





Spôsob nastavenia klapky ventilátora na zásypovom kotle zPID

Spôsob nastavenia klapky ventilátora pred vykurovacou sezónou je veľmi dôležitým prvkom pre správne fungovanie prevádzky kotla, a najmä pri regulácii zPID. V prvom rade je potrebné najprv nastaviť polohu klapky (a skrutky zaťaženia) v závislosti od modelu a nastavení ventilátora.Presné overenie správneho nastavenia klapky sa vykonáva na ventilátore nainštalovanom na kotle, kedy je kotol rozkúrený (pre nastavenie správnej polohy zodpovedajúcej ťahu komína). Ak to chcete urobiť, vyberte funkciu v regulácii „manuálny režim” a skontrolujte činnosť klapky pre rôznu intenzitu dúchania ventilátora. Pri dúchaní (prietoku vzduchu) správne nastavená klapka sa musí začať otvárať až pri asi 10 až 20% výkonu ventilátora. Práca na nižších otáčkach bude správna pri minimálnom ťahu, cez otvory v konštrukcii ventilátora a samotného kotla.
