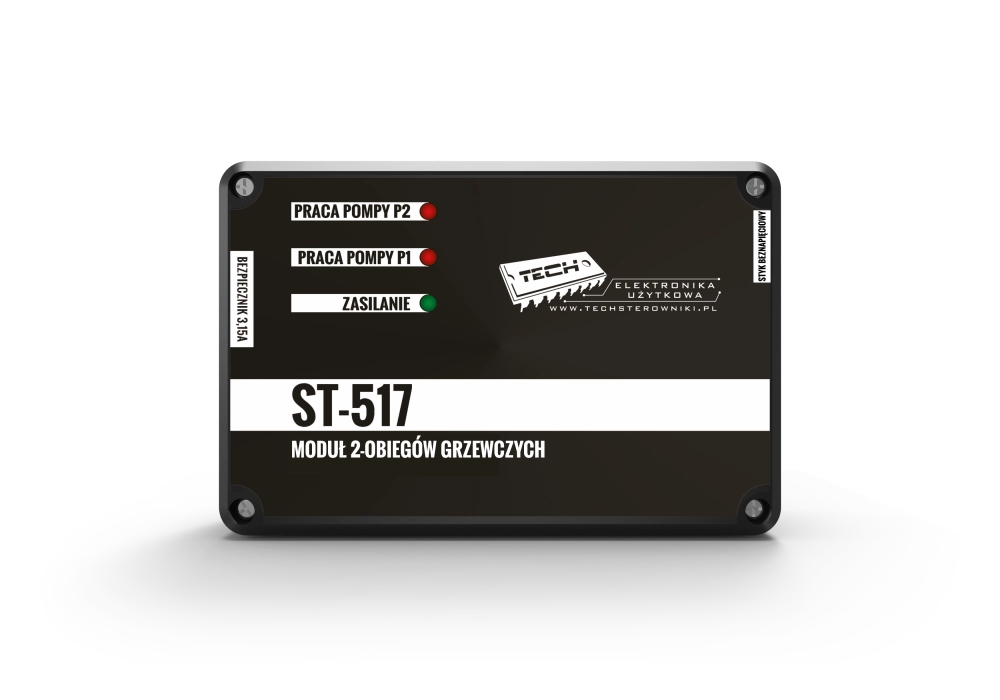

EU-517

Princíp činnosti

Modul môže obsluhovať dve obehové čerpadlá. Po obdŕžaní signálu z izbového termostatu o poklese teploty v miestnosti modul zapína príslušné čerpadlo. V prípade, že niektorý z okruhov zahlási pokles teploty, modul zapína beznapäťový kontakt. Ak má modul pracovať v systéme podlahového vykurovania, je potrebné použiť prídavný bimetalový snímač (umiestnený na prívodnom potrubí čo najbližšie ku kotlu) – termik. Ak dôjde k prekročeniu alarmovej teploty, termik odpojí čerpadlo – čo zabráni prehriatiu citlivej inštalácie podlahy. Pri použití modulu EU-517 v systéme s radiátorovým vykurovaním je možné termik nahradiť prepojením nakrátko – prepojíme vstupné svorky termika.

Funkcie vykonávané reguláciou:

• ovládanie dvoch čerpadiel
• spolupráca s dvoma izbovými regulátormi
• ovládanie beznapäťového výstupu (NO/COM/NC)
• možnosť pripojenia bimetalového snímača teploty (termik)
